【灯体の種類】光学系による灯体分類

照明の知識
PARライト フラッドライト フレネルレンズの灯体 プロファイルスポットライト 平凸レンズの灯体

舞台で使うライト、「灯体」の種類にはどんなものがあるのでしょうか？ここでは、最も一般的な分類方法の１つである、光学系による分類（レンズの種類や光の集め方による分類）を紹介します。

灯体は、スポットライトとフラッドライトの2種類に大きく分けられ、更にレンズの種類などによって細かく分かれていきます。この記事では分類方法だけを紹介しますので、それぞれの特徴や使い方は別の記事をご覧ください。

目次

スポットライト

スポットライトは、レンズやミラーなどを使って、光を狭い範囲に集める機能を持つ灯体です。

「どのような方法で光を狭い範囲に集めているか」によって、レンズによる集光とミラーによる集光の２つに分けられます。

レンズによる集光

レンズを使って光を屈折させ、狭い範囲に集めています。レンズの形状には平凸レンズ、フレネルレンズの２種類が主に使われます。

平凸レンズを2枚以上使った（またはそれに相当する光学系の）スポットライト（プロファイルスポット）もあり、普通の平凸レンズスポットライトとは異なる特別な目的で使われます。

hiratotsu-lens-pic
平凸レンズ
furenel-lens-pic
フレネルレンズ
oe031024
平凸レンズを使った灯体
oe031028
フレネルレンズを使った灯体

ミラーによる集光

レンズではなく、ミラーによって光を狭い範囲に集めるスポットライトです。

PARライト

パラボラアンテナと同じような仕組みで、反射した光が狭い範囲に進んでいくようなミラー（反射鏡）を使って集光しています。「パラボラ状の(Parabolic)アルミ塗装の(Aluminized)反射鏡(Reflector)」の頭文字を取って、PARライト（パーライト）と呼ばれます。PARライトの電球には拡散ガラスが付いていて、その種類によって照射範囲が違う数種類の電球があります。

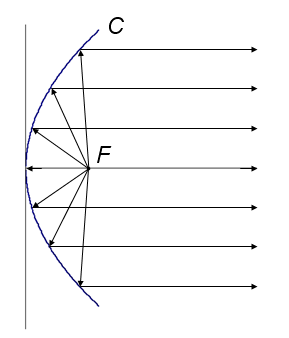

Wikipedia「パラボラアンテナ」より。F点に電球のフィラメントがあると仮定すると、矢印のように平行光線になって進む
ushio_jdr100v1000wgvns6ea
拡散ガラスによって照射範囲が異なる。これはVN (ベリーナロー＝超狭い)
ushio_jdr100v300wgns5m
拡散ガラスによって照射範囲が異なる。これはN(ナロー＝狭い)
ge_par64M
拡散ガラスによって照射範囲が異なる。これはM(ミディアム)

PARライト以外のミラースポットライト

PARライト以外にもミラーで集光するスポットライトは存在します。身近な例では自動車のヘッドライトなどもミラースポットライトと言えます。しかし、舞台照明用灯体としては数が少なく、例外的です。

撮影照明で使われる「ユニフォーカス」と呼ばれるミラースポットライトの灯体

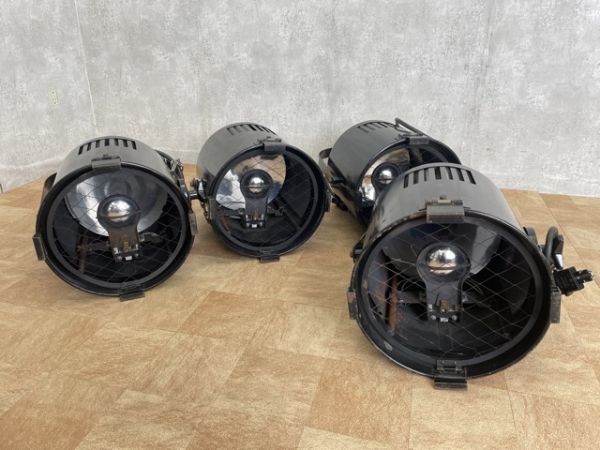

丸茂電機が1980年代に発売したPBQ (ビーライト)。レンズの代わりに10インチの大きなミラーを使用した実験的な灯体

フラッドライト

 フラッドライトは、光を狭い範囲に集めるように作られておらず、広い範囲に拡散する光を出す灯体の総称です。単純なものでは、「裸電球の光が観客の目に入らないようにバケツをかぶせたもの」も、フラッドライトの一種です。現在では光を無駄にしないためにミラーが付いていますが、あくまで光を無駄なく使うための補助的なものであり、集光を目的としていません。

電球をバケツや木箱で覆ったものは、もっとも原始的なフラッドライトと言える

単独型フラッドライトと連続型フラッドライト

たくさんのフラッドライトを並べて１つの灯体としたものを、ここでは「連続型」と呼ぶことにします。学校設備などによくある「フットライト」「ボーダーライト」などは、大抵は連続型フラッドライトです。

clip_image022
単独型フラッドライトの一例 (丸茂電機 BNQ / バンチライト)
sta_071
連続型フラッドライトの一例 (学校設備に多く納入されているフットライト)

分類まとめと代表的な機種

ここまでの灯体分類をまとめて表にしました。種類ごとに有名な機種の名前を載せておいたので、もし劇場で灯体の機種名を聞いたら、この表を思い出してみてください。

参考文献

  • 平凸レンズ・フレネルレンズの模式図、分類方法の参考…日本照明家協会・編『舞台・テレビジョン照明』CD 版（日本照明家協会,2006）
  • 平凸レンズ・フレネルレンズの灯体の写真…オーデリックOE031024（平凸）／OE031028（フレネル）カタログ写真　※日照NHS-6613K／NHS-6606K と同じもの。オーデリック独自品番
  • パラボラアンテナの模式図…Wikipedia「パラボラアンテナ」
  • PAR 電球の写真…サウンドハウス
  • (VN) USHIO 製JDR100V1000WG/VN/S6/E http://www.soundhouse.co.jp/shop/ProductDetail.asp?Item=1029%5EJDR100V1000WGVNS6E%5E%5E (2014 年2 月21 日最終確認)
  • (N) USHIO 製JDR100V300WG/N/S5/M http://www.soundhouse.co.jp/shop/ProductDetail.asp?Item=1029%5EJDR100V300WGNS5M%5E%5E (2014 年2 月21 日最終確認)
  • (M) GE 製JP100V500WC-M/E http://www.soundhouse.co.jp/shop/ProductDetail.asp?Item=976%5EPAR64%2F500M%2F100G%5E%5E (2014 年2 月21 日最終確認)
  • 電球にバケツで笠を付けた写真…楽天市場 http://item.rakuten.co.jp/sepia/10013143/ (2014 年2 月21 日最終確認)
  • 単独型フラッドライトの写真…丸茂電機BNQ 型カタログ写 http://www.marumo.co.jp/lineup/pdf/spot/simple.pdf (2014 年2 月21 日最終確認)
  • 連続型フットライトの画像…日照のカタログと思われるが、出典不明

今回の記事をpdfにしました。参考文献を除けばA4見開き1ページに収まります。ぜひ、印刷してご覧ください。http://lightingkizai.web.fc2.com/classification2.pdf
