※「舞台照明で覚えておくべき電線一覧」も併せてご覧ください。
【電線の名前】VFF
【正式名称】ビニル絶縁平形コード
【意味の区切り】V(ビニル)・F(平形)・F(コード)
【現場での通称】平打ち
【舞台照明での使用可否】不可だがそれなりに使われる
2sq : 17A(アンペア)
3.5sq : 23A
※sq=緕?(平方ミリメートル。電線の太さの単位)
※2sq未満のものも多く流通しているので注意
【コメント】

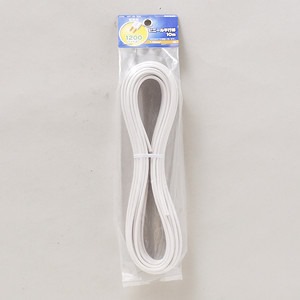

おそらく日常生活で一番よく見かける電線です。ホームセンターなどでも10m切り売りなどで簡単に手に入ります。

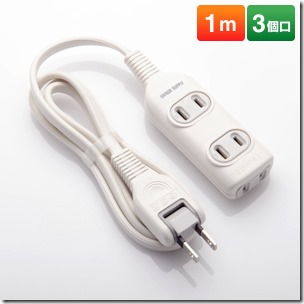

外皮(シース)は本来ありませんが、市販の延長コード・タップなどは、薄い皮らしきもので包んだものが多いです(許容電流は変わりません)。
↑薄皮のあるVFF
舞台照明における注意点としては2点あります。
1点めは、舞台照明的に最も危険な電線の1つであることを意識すること。
被覆がビニールなので熱に弱く、灯体の近くでの使用は危険が伴います。外皮(シース)も無いので、もし被覆が熱で溶けたらいきなり銅線が露出してしまいます。
また、踏みつけにも弱いので、床を這わせる用途にも向きません。
2点めは、許容電流に注意すること。
VFFは普通、2sqまでしか売っていませんが、許容電流は17Aです。このためC型20AやT型20Aの延長コードを作るべきではありません。
また、0.75sq(許容電流7A)や1.25sq(許容電流12A)のものも多く売られており、外見で見分けがつきにくいので、事故防止のため購入時に気を付けましょう。「12Aと15Aのコードが混ざっているから気を付けてください」なんて注意は、素人同士で引き継いでいくことは困難です。
ちなみに、赤黒や赤白のVFFが「スピーカーコード」として売られていますが、被覆の色が違うだけで中身は同じです。電源用として使っても特に問題ありません。
